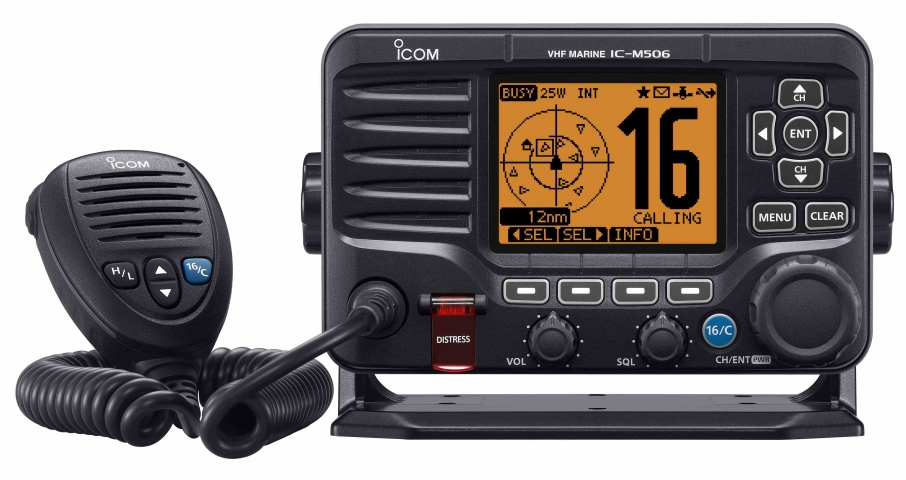

VHF DE BANDA MARÍTIMA
NMEA 2000
Gravação dos últimos dois minutos de comunicação de voz
Cancelamento de ruído activo de alto desempenho
Proteção IPX8 (profundidade 1m durante 60 minutos )
Nova interface do utilizador intuitiva
LCD de 132x96 pixels
Opcional HM-195B/SW Commandmic. Comando para a segunda estação / intercomunicador
DSC Classe D (de acordo com norma ITU-R M493-13)
Beeper e 25W amplificador de áudio
NMEA 2000
Graças ao "plug-and-play" NMEA 2000, o IC-M506Euro pode ser facilmente conectado a uma rede NMEA 2000 e interligado com outros equipamentos.
A gravação das comunicações de voz
É possível gravar os dois últimos minutos da última chamada de voz automaticamente. É possível ouvir a gravação e ter a certeza que não perde nenhuma chamada.
Cancelamento de ruído activo
Com a tecnologia DSP, o circuito de cancelamento de ruído activo no conteúdo bidirecional proporciona um desempenho de áudio superior. Reduz o ruído do sinal recebido até 90%, enquanto que o ruído do sinal transmitido será atenuado até 30%. Também pode desactivar esta função, se necessário.
Interface do utilizador intuitiva
As funções intuitivas atribuídas às teclas permitem controlar o rádio simples e rápidamente. O grande LCD de 132x96 pixels, faz com que seja extremamente fácil de ler menus e informações do GPS, AIS e DSC.
Opcional Commandmic HM-195B/SW
O opcional HM195B/SW Commandmic permite uma segunda estação operacional para usar o transceptor num lugar diferente daquele em que o mesmo está instalado. A maioria das funções podem ser controladas remotamente, incluindo o DSC e o AIS. Além disso, o Commandmic pode ser usado como intercomunicação com o IC-M506Euro.
Proteção IPX8
O IC- M506Euro passou todos os testes exigidos pelas especificações IPx8. (profundidade de 1m durante 60 minutos).
Beeper e 25W amplificador de áudio
Quando o IC-M506Euro está ligado a um altifalante externo é possível comunicar com as pessoas na ponte ou no convés através do microfone do rádio e você pode ouvir a resposta das pessoas que falam no altifalante. Você também pode usar o sinal acústico no nevoeiro.
Acessórios incluídos:
HM-205B Microfone de mão
cabo de alimentação DC
Suporte de montagem
General
|
IC-M506EURO
|
Frequency range |
Tx |
156.000–161.450MHz |
Rx |
156.000–163.425MHz |
CH70 |
156.525MHz |
AIS1, 2 |
161.975, 162.025MHz |
Usable channels |
INT, USA* channels
*Available depending on version |
Type of emission |
16K0G3E (FM), 16K0G2B (DSC) |
Power supply requirement |
13.8V DC (10.8–15.6V DC) |
Current drain
(at 13.8V DC) |
Tx 25W output |
5.5A |
Rx AF Max |
External SP |
5.0A (RX hailer ON) |
Internal SP |
1.5A |
Operating temperature range |
−20°C to +60°C;
−4°F to +140°F |
Antenna impedance |
50Ω (SO-239) |
Weight (approx.) |
1400g; 3.09lb |
Transmitter
|
IC-M506EURO
|
Output power (at 13.8V DC) |
25W, 1W |
Max. frequency deviation |
±5.0kHz |
Frequency stability |
Less than ±0.5kHz |
Spurious emissions |
Less than 0.25μW |
Receiver
|
IC-M506EURO
|
Intermediate frequency
CH70 |
1st 30.15MHz, 2nd 450kHz
1st 21.7MHz, 2nd 450kHz |
Sensitivity
CH70 |
−5dBμ emf typ. (20dB SINAD)
−4dBμ emf typ. (1% BER) |
Adjacent channel
selectivity CH70 (1% BER) |
More than 75dB
More than 73dBμ emf |
Spurious response
CH70 (1% BER) |
More than 75dB
More than 73dBμ emf |
Intermodulation
CH70 (1% BER) |
More than 75dB
More than 68dBμ emf |
Hum and noise |
More than 40dB |
Audio output power
(at 10% distortion) |
More than 15W with a 4Ω
RX speaker |
Applicable U.S. Military Specifications
Icom makes rugged products that have been tested to and passed the following MIL-STD requirements and strict environmental standards.
Standard |
MIL-810 G
Method, Proc. |
Low Pressure Storage |
500.5 I |
Low Pressure Operation |
500.5 II |
High Temperature Storage |
501.5 I |
High Temperature Operation |
501.5 II |
Low Temperature Storage |
502.5 I |
Low Temperature Operation |
502.5 II |
Temperature Shock |
503.5 I-C |
Solar Radiation |
505.5 I |
Rain Blowing |
506.5 I |
Humidity |
507.5 II |
Salt Fog |
509.5 |
Dust Blowing |
510.5 I |
Water Immersion |
512.5 I |
Vibration |
514.6 I |
Shock Functional |
516.6 I |
Shock Transit Drop |
516.6 IV |
Also meets equicalent MIL-STD-810-C, -D, -E and -G.
Applicable IP Rating and environmental test.
Ingress Protection Standard |
Water |
IPX8 (1m depth water for 60 minutes) |
